单绳缠绕式矿井提升机安装(图文)
时间：2024-04-15 08:23:44 点击数：
安装关键点

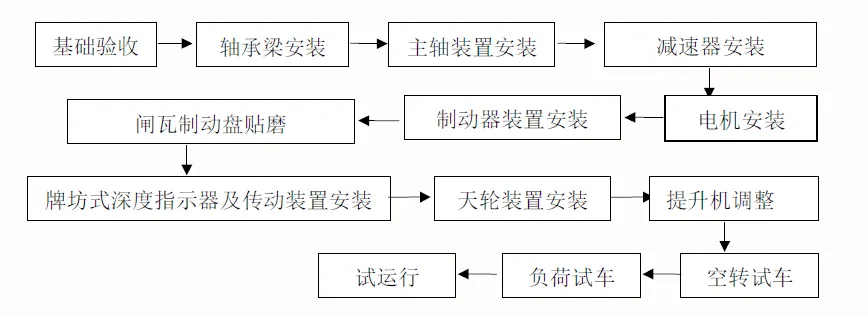

提升机安装节点流程图
• 基础：重 点检查基础标高和地脚螺栓孔位置。

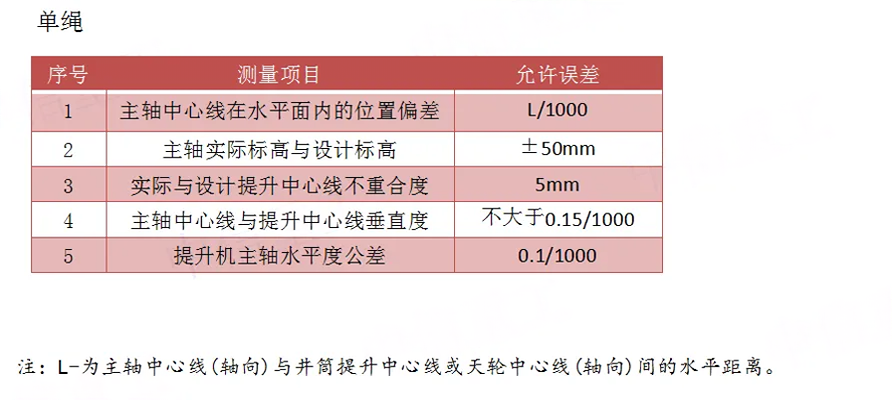

• 轴承梁、轴承座：按基础的标高点和主轴安装基准线进行找平找正。
• 卷筒及主轴：卷筒现场组装时轮毂与辐板连接螺栓应按力矩均匀对称拧紧。各摩擦面清理飞边毛刺,并清洗干净。两瓣卷筒合口面间隙应现场安装时，应塞实压紧。
• 调绳离合器△ 与主轴的同心度。
△ 齿块与内齿圈的齿侧间隙。
• 减速器△ 按主轴联轴器的轴心点水平标高，测量出应垫垫铁的高度按规定摆放垫铁将减速器吊放在垫铁平面上。
△ 以主轴端联轴器的端面和主轴安装中 心线，对减速器进行找平找正，标高、倾斜度误差在0.3mm以内。
△ 机体或底座水平度误差0.01/1000。
△ 拧紧螺栓后进行复查，并调整。
• 制动器装置△ 支架两侧面与闸盘两侧面应平行，不平行度不得大于0.2ｍｍ；间隙偏差不大于0.5mm。
△ 中 心高ｈ偏差△ｈ＝±３ｍｍ；
• 制动盘偏摆：测量制动盘偏摆时必 须在主轴顶端和制动盘被测表面各放百分表一块，测量总值中需要减去轴向串动量方为制动盘真 正的偏摆值，挂绳之前其值不得大于0.5/0.7mm。
• 电机△ 按减速器输入轴的轴心点水平，测量出电动机机座应垫垫铁高度并按规定摆放垫铁。
△ 将电动机及机座吊放于垫铁平面上。
△ 按减速器输入轴联轴器的端面间隙，同轴度，对电动机（包括机座）进行找平、找正，两轴线径向位移量不大于0.2mm，倾斜度不大于零度二十分。
• 其他附属件△ 按主轴伞齿轮位置和标高安装深度指示器。
△ 按施工图纸尺寸安装操纵台。
△ 按施工图纸尺寸安装液压站、润滑油站等。
• 二次灌浆△ 对已安装完毕的设备，进行二次灌浆。
△ 灌浆工作按质量标准进行。
